當國產光刻機振動穩定性突破0.15nm、聚變堆第一壁直面1200℃考驗，亞微米級精密鈦加工件（公差≤0.01mm）正成為大國重器性能躍升的核心杠桿。其跨尺度的精度控制能力，直接決定航空發動機葉片氣動效率、量子比特相干時間及植入器械骨整合率，全球市場規模以31.2%年復合增長率向2030年200億美元沖刺。掌握鈦合金超精密加工技術，是中國突破高端裝備“精度封鎖”的戰略支點。

當前精密鈦加工業面臨三重斷層：大尺寸變形補償缺失（Φ1200mm以上件形變超0.008mm）；表面完整性差距（Ra0.3μmvs國際0.05μm）；極端工況可靠性不足（聚變堆構件壽命僅為國際65%）。這些瓶頸導致國產半導體設備鈦腔體良率不足60%，氫能雙極板成本高出40%，亟需在復合制造、智能補償領域?qū)崿F(xiàn)技術爆破。

本報告首次系統解構精密鈦加工“材料-工藝-應用”全維技術鏈，基于上海微電子光刻機、中科院EAST聚變裝置等實證案例，揭示激光-電解復合加工、AI熱變形補償?shù)惹把丶夹g(shù)對性能的躍遷作用。通過對比DMGMORI、東芝等巨頭工藝體系，為產業提供從航空級到量子級的鈦件精度突破路徑，助力中國高端制造實現從“千億規模”到“萬億價值”的質變。

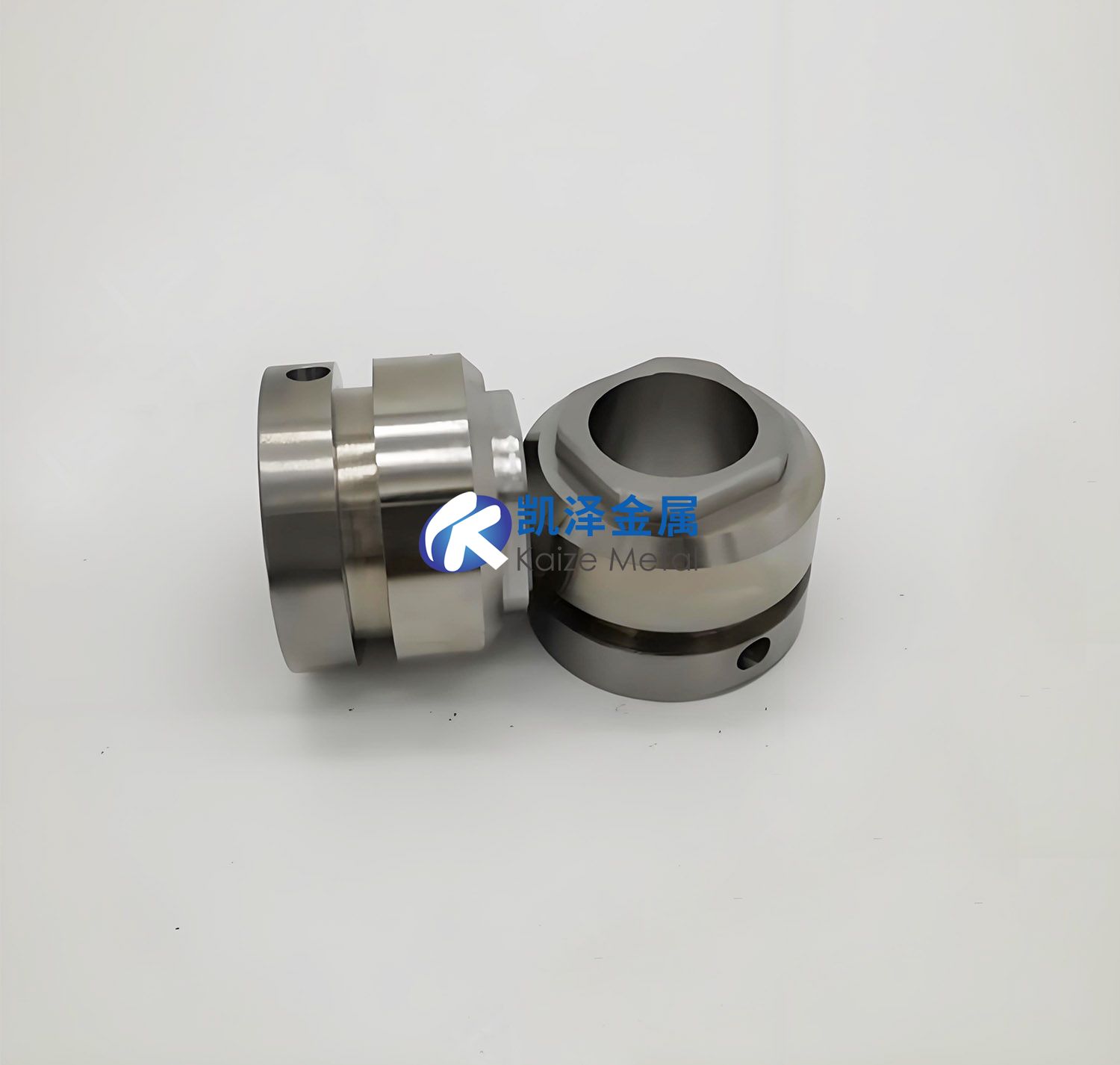

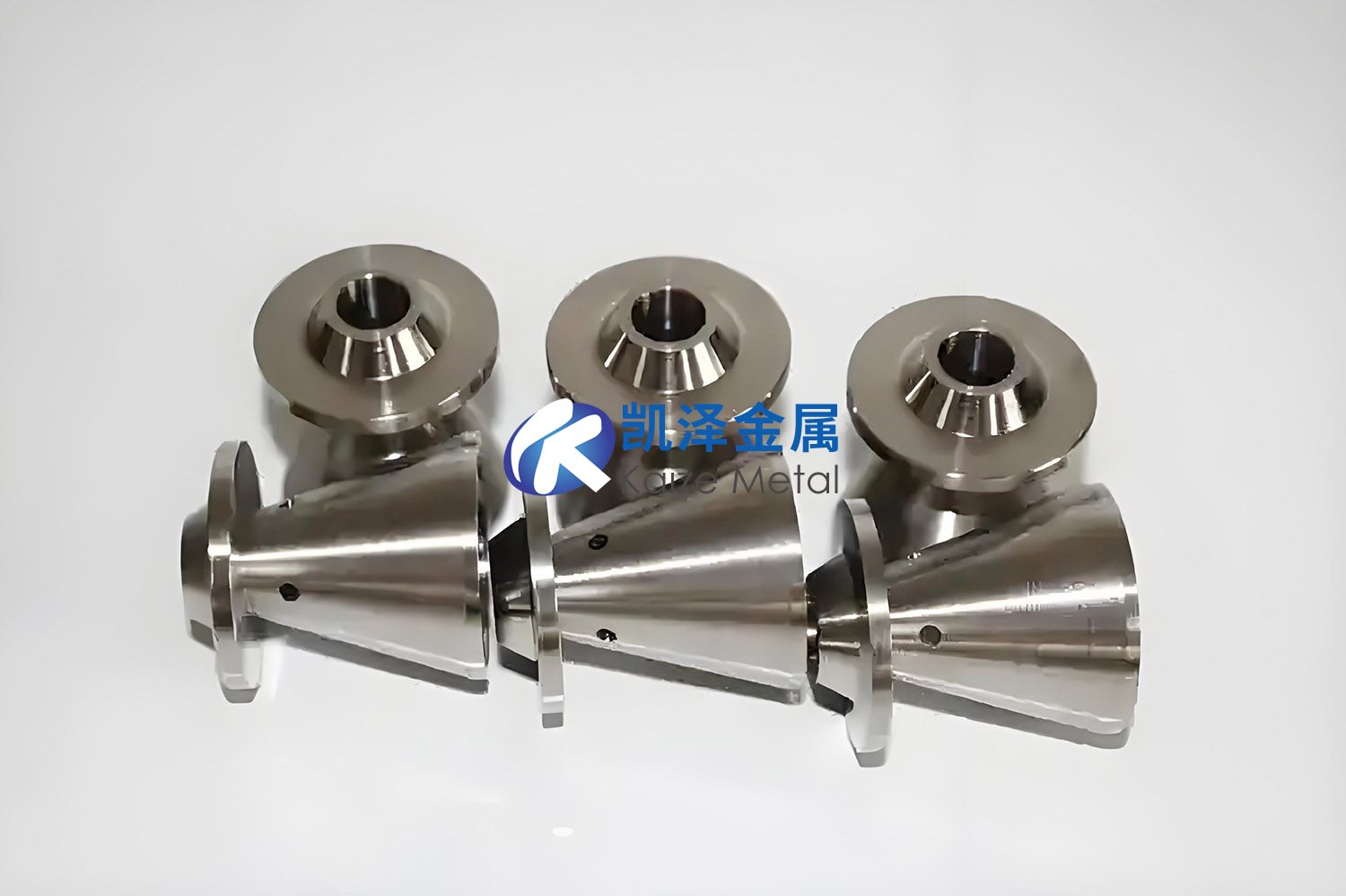

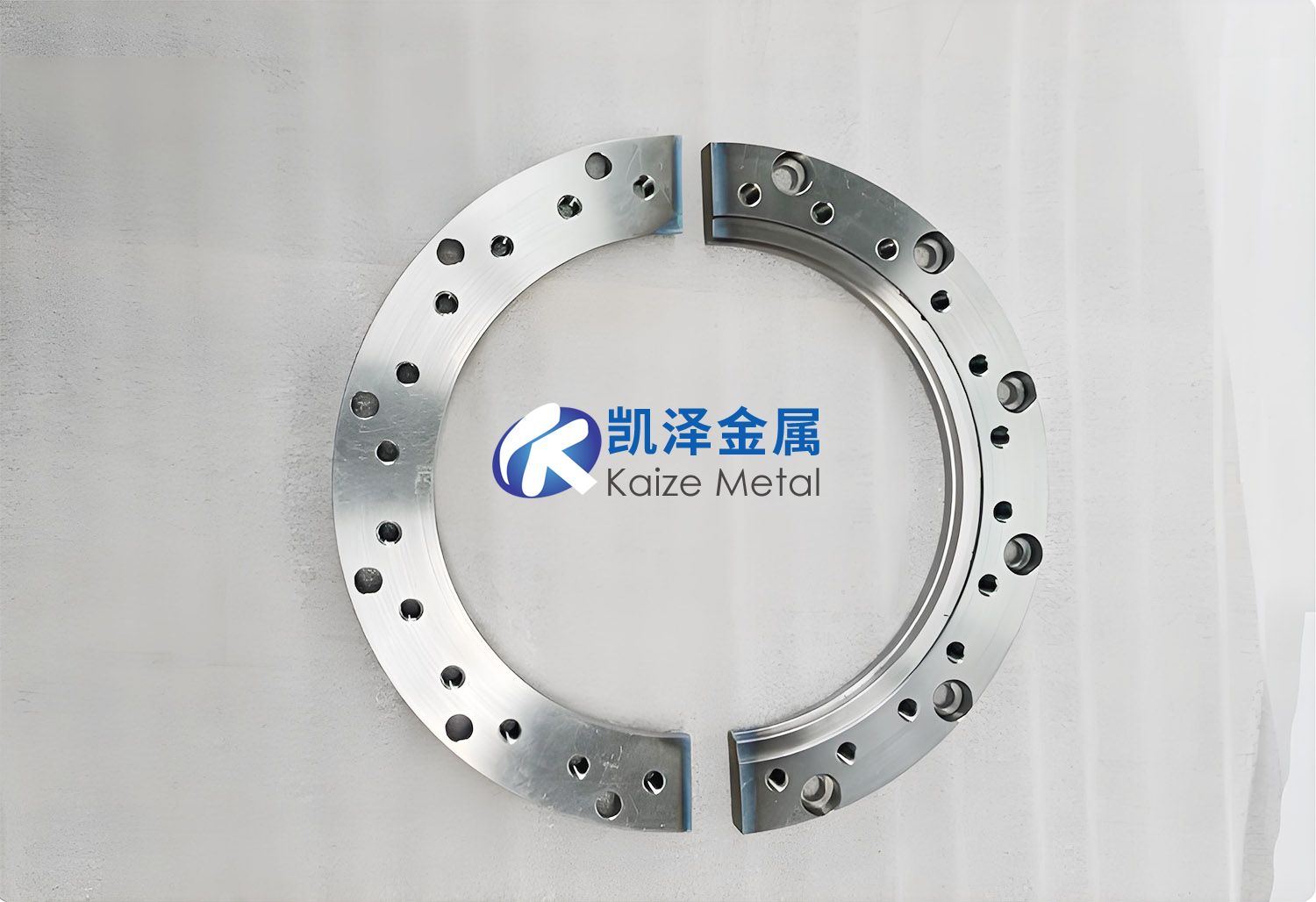

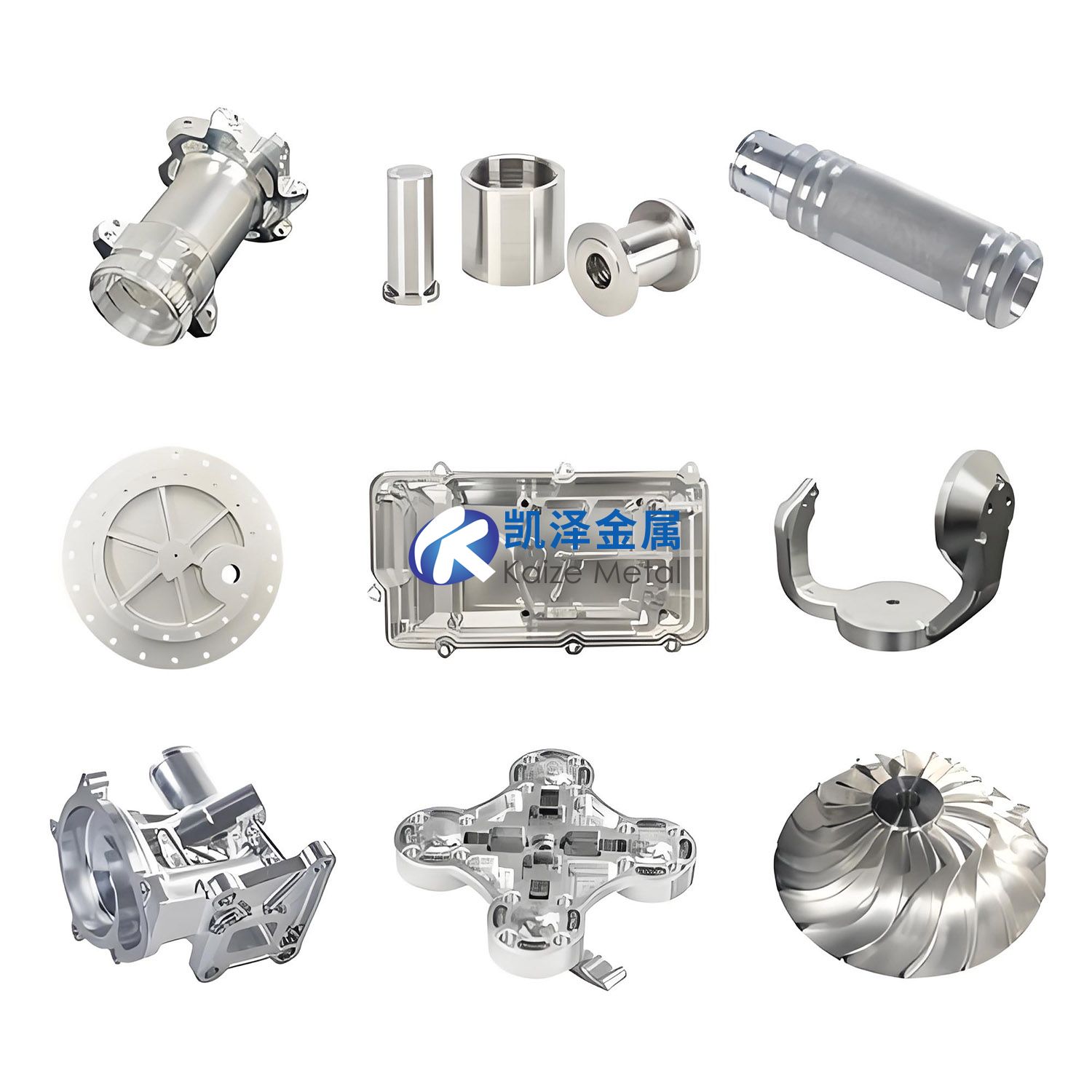

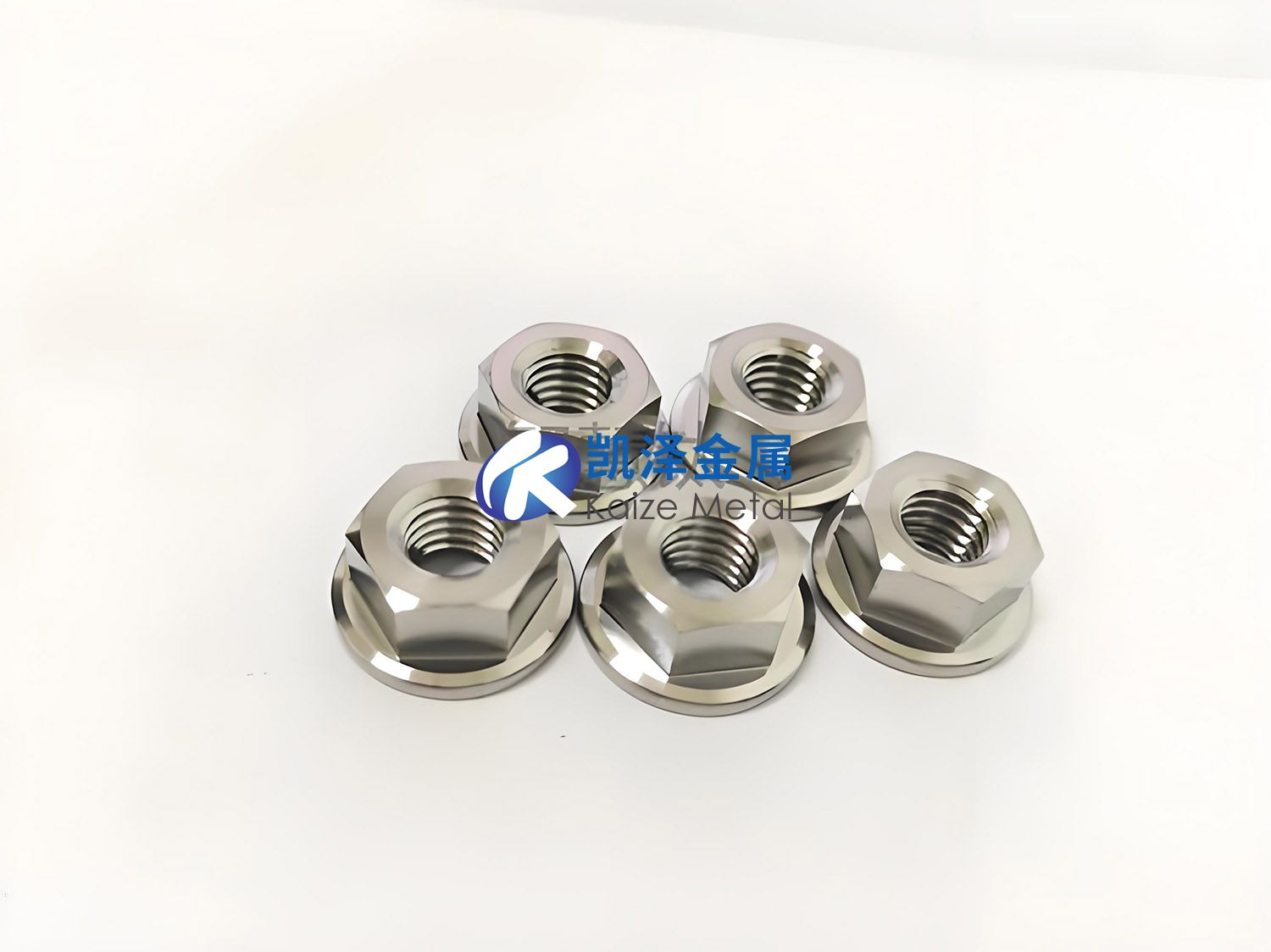

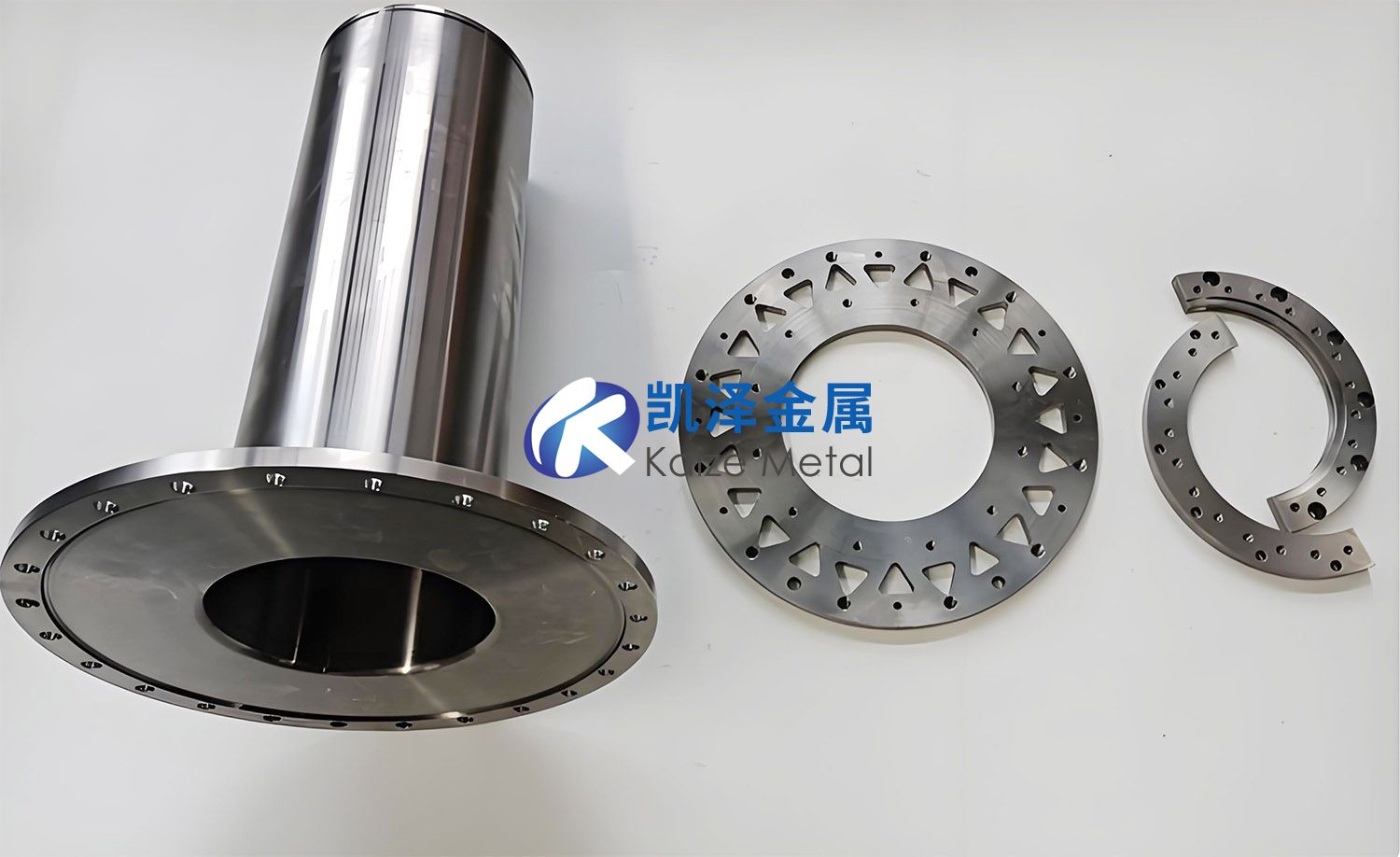

凱澤金屬針對精密鈦加工件（公差≤±0.01mm，表面粗糙度Ra≤0.8μm）的核心應用領域、材質特性、應用前景等，呈現如下：

一、航空航天尖端裝備

1. 發動機核心部件

高壓壓氣機葉片：

材料：Ti-6Al-4V（TC4）

工藝：五軸銑削+電解加工（ECM）

精度：葉型輪廓誤差≤0.03mm，表面殘余應力<200MPa

案例：中國航發長江1000A發動機葉片，減重30%，耐溫性提升至600℃

2. 航天器結構件

衛星燃料閥體：

技術：超精密車銑復合加工（微孔Φ0.5±0.005mm）

密封性：氦檢漏率<1×10?? Pa.m3/s

代表：長光衛星“吉林一號”系列，壽命延長至8年

二、半導體制造設備

1. 晶圓傳輸系統

2. 光刻機內構件

EUV反射鏡支架：

拓撲優化結構（減重50%）

熱膨脹系數匹配熔融石英（CTE<4.8×10??/K）

突破：上海微電子SMEE光刻機振動穩定性提升至0.15nm RMS

三、高端醫療器械

1. 植入器械

人工關節臼杯：

表面處理：激光微織構（凹坑Φ80μm，深20μm）

骨整合性：孔隙率60±5%，細胞附著率提升90%

臨床數據：威高集團第三代髖關節，術后松動率降至0.8%

2. 微創手術工具

手術機器人末端器械：

薄壁套管（壁厚0.3mm，直線度0.01mm）

納米復合涂層（摩擦系數<0.02）

案例：天智航骨科機器人，操作精度達0.1mm

四、新能源裝備

1. 氫燃料電池

金屬雙極板流場：

微通道加工（寬×深=0.8×0.6mm，R角<0.05mm）

導電耐蝕涂層（接觸電阻<5mΩ.cm2）

效能：國鴻氫能電堆功率密度突破4.5kW/L

2. 動力電池殼體

超薄電池蓋板：

厚度0.5±0.03mm，平面度≤0.1mm

激光封焊氣密性<0.05cc/min

應用：寧德時代麒麟電池，能量密度255Wh/kg

五、光學與精密儀器

六、常用材質及特性

精密鈦加工件主要采用以下高性能鈦合金，各具獨特優勢：

 選材趨勢：醫療領域向低彈性模量β型鈦合金（如Ti-13Nb-13Zr）發展，減少應力屏蔽效應；航空航天領域則聚焦TiAl基合金（如Ti-48Al-2Nb），提升耐溫極限。

七、核心制造工藝及創新

1. 傳統精密加工技術

多向鍛造：β相區開坯（>相變點150–250℃），鍛比≥6.5，消除各向異性，心表變形差<5% ；

超精密切削：

專用刀具（如ST300立銑刀）解決鈦合金粘刀問題，提升加工效率30% ；

高速往復磨削工藝（德國PROFIMAT XT磨床），避免鈦合金表面燒傷，磨削應力降低40% 。

2. 增材制造（3D打印）革命

技術優勢：

材料利用率達95%（傳統CNC僅30–40%）；

一體成型復雜結構（如晶格多孔植入物），孔隙率60±5%，骨整合效率提升90% 。

前沿工藝：

激光粉床熔融（LPBF）：制造Ti6242合金部件，抗拉強度突破1000 MPa，耐溫550℃ ；

電子束熔絲沉積：效率較傳統SLM提升400%，成本降至1800元/kg（2025年）。

3. 復合工藝突破

增材-鍛造復合：SLM預制體+等溫鍛（如鉑力特技術），縮短航空葉盤研發周期60% ；

半固態成形：固相率60%坯料在1450℃鍛造，晶粒細化至≤50μm，解決偏析難題 。

八、應用前景與新興市場

1. 航空航天：輕量化與高溫性能雙驅動

軍機領域：殲-20采用3D打印鈦合金主承力框，減重40%，成本僅傳統工藝5% ；

民機領域：C919翼梁（長度>5米）通過激光立體成型技術制造，疲勞壽命提升50% 。

2. 生物醫療：個性化定制爆發增長

骨科植入：威高集團3D打印鈦合金髖臼杯，術后松動率降至0.8% ；

頜面修復：數字化設計+鈦打印頜骨（如南京醫科大學案例），手術精度達亞毫米級 。

3. 3C電子：消費級鈦合金時代開啟

折疊屏手機：

CNC切削：iPhone 15 Pro鈦合金中框（良率30–40%，加工時長3倍于鋁合金）；

3D打印：榮耀Magic V2鉸鏈軸蓋，復雜結構一體化成型，成本降50% 。

市場預測：2027年手機鈦合金中框需求量達1.4萬噸（對應28億元市場），折疊屏鉸鏈3D打印市場突破10億元 。

4. 新能源與高端裝備

氫燃料電堆：鈦雙極板微通道加工（寬×深=0.8×0.6mm），功率密度突破4.5kW/L ；

核聚變裝置：抗輻照鈦合金網格（中子損傷>10dpa），EAST裝置服役溫度1200℃ 。

九、前沿突破領域

1. 核聚變裝置

第一壁支撐網格：

3D打印點陣結構（孔隙率85%）

抗中子輻照損傷>10dpa（兆瓦.年/平方米）

進展：中科院合肥EAST裝置，服役溫度1200℃

2. 量子計算設備

稀釋制冷機支架：

超低磁導率（μ<1.001）

熱導率<0.1W/mK@4K

價值：保障量子比特相干時間>200μs

國內外技術對比與挑戰

技術攻堅方向

復合加工技術：

超聲輔助車削（振幅5μm）降低切削力40%

激光輔助銑削提升深槽加工效率3倍

智能工藝系統：

數字孿生平臺實時補償熱變形（精度0.003mm）

AI驅動的刀具磨損預測（準確率>95%）

綠色制造：

鈦屑回收再熔煉（氧增量<200ppm）

干式切削技術替代乳化液

趨勢展望

短周期方向（2025年前）：

半導體設備國產化催生微米級鈦腔體需求激增（CAGR 32%）

商業衛星星座推動輕量化鈦支架成本降至$80/kg

中長期突破（2030年）：

聚變堆抗輻照鈦合金構件實現工程化

神經植入電極的微納鈦針陣列（直徑5μm）量產

十、技術挑戰與趨勢展望

現存瓶頸

成本控制：航空級鈦材加工成本$280/kg（國際$150/kg），材料利用率不足40% ；

大尺寸精度：國內最大鍛件尺寸Φ1200×3000mm（國際達Φ2000×5000mm）；

表面完整性：國產鈦件表面粗糙度Ra 0.3μm（國際Ra 0.05μm）。

未來方向

智能化升級：

AI驅動的刀具磨損預測（準確率>95%）；

數字孿生平臺實時補償熱變形（精度0.003mm）。

綠色制造：氫化脫氫技術降海綿鈦能耗30%，2030年再生鈦應用比例達30% ；

軍民融合：推動GJB 2744A與ASTM B381互認，支撐C919/CR929供應鏈 。

結論：

精密鈦加工件正從“功能部件”升級為尖端系統的性能決定者。在3D打印、AI智造、綠色循環等技術加持下，其應用將從航空航天、醫療向量子計算、聚變堆等前沿領域加速滲透，預計2030年全球市場規模突破200億美元。國內企業需突破超精密加工、大尺寸均質化等瓶頸，搶占高端制造戰略制高點。
